Zapojenie indukčnej cievky

[lasto]

Zdravím,
mám hrozný bordel v elektrike a pri hladaní káblov som zistil, že z konektoru pôvodne na dialkový štart idú káble do indukčky...
A chcem sa spýtať, či niekto nevie ako zapojiť indukčku originál, aby som ten konektor mohol vybrať.
Zo schémy v Haynesovi sa nejak neviem vysomáriť
ps: mám 4 konektorovú cievku

[lasto]

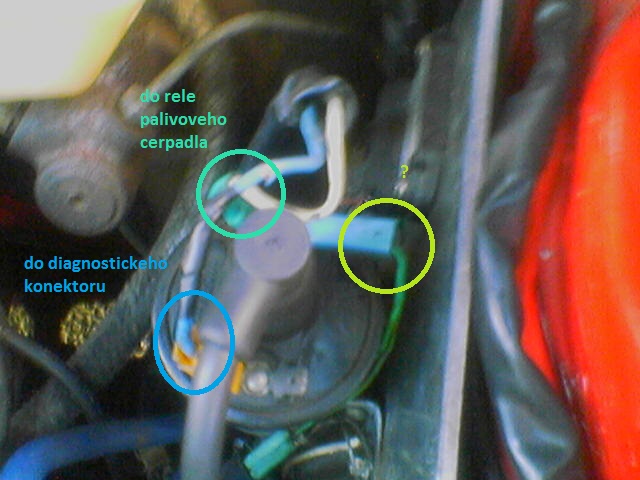

Spravil som si aj foto jak si myslím, že by to malo byť, ale nie som si istý
Ten zelený kábel sa rozdvojuje a ide niekam do toho velkého zvazku káblov...
Len neviem, či môžem nechať len 3 zapojené a jeden nechať volný
Tu sa to už riešilo, ale kedže moje elektrikárske schopnosti nie sú bohvie čo, neviem, či to mám správne : http://forum.205gtidrivers.com/index.ph ... 10905&st=0

ZLEEE


EDIT: ten horní obrázok je zlý Tie dva káble na strane (-) sú opačne...zelený dvojitý ide do relé palivového čerpadla a ten zeleno-modrý(alebo čo to je za farbu) ide do modulu zapalovania - akurát v tej téme čo som postol vyššie to je nakreslené opačne tak neviem, či to mám nechať takto, alebo môžem tie dva káble na strane (-) prehodiť

[lasto]

Tak som to zapojil takto a funguje to
Keby niekto potreboval, sú tam aj popisy káblov
