pridavne dialkove/predne hmlovky

[blackdragon]

Zdravim panstvo.
Na GTI mam v prednom narzaniku svetla. Priznam sa, ze uz neviem ci fungovali ako pridavne dialkove, alebo ako hmlovky.
Zial, nefunguju..... Snazim sa prist na to preco ale zatial bezuspesne.

1.) Ked pri zapnutych PARKOVACICH svetlach na stredovom panely zapnem hmlovky, podsvietenie spinaca hmloviek sa vypne, zadna hmlovka nesvieti, svetla v pr. narazniku sa nezapnu. Ked spinac vypnem, podsvietenie sa opat zapne.

2.) Ked pri zapnutych STRETAVACICH svetlach na stredovom panaly zapnem hmlovky, rozsvietia sa dialkove svetla + zadna hmlovka. Svetla v narazniku sa nezapnu.

Kontroloval som kontakty, ziarovky, poistky...vsetko vyzera byt OK.
Napriek tomu pridavne dialkove resp. hmlovky nesvietia.

Na ktore relatko na poistkovej doske by mohli byt zapojene? Alebo je rele pre pridavne dialkove v motorovom priestore?
Ak mate napad, preco by to mohlo robit, uvitam kazdu dobru radu. Dakujem.

[draken]

teď je otázka jestli máš ty mlhovky origo nebo ne, jinak relátko na přídaný světla je první z leva a pak záleží na tom čím to relátko ovládáš. (mlhy nebo dálky)

[blackdragon]

teď je otázka jestli máš ty mlhovky origo nebo ne, jinak relátko na přídaný světla je první z leva a pak záleží na tom čím to relátko ovládáš. (mlhy nebo dálky)

Ahoj Draken.
Kable ani konektory svetiel, ktore su v motorovom priesotre nevyzeraju byt dorabane ani na druhovyrobu....da sa podla niecoho identifikovat ci ide o original zapojenie?
Zapojenie toho rele je uz ina pesnicka! Robil to ocividne nejaky "odbornik"!

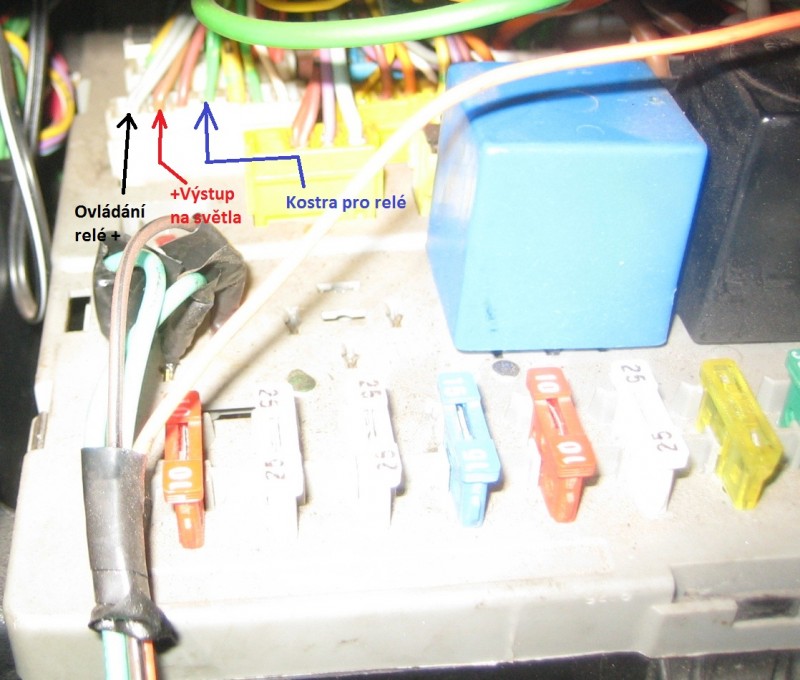

Rele je mimo poistkovu dosku. Je k doske pripojene "predlzovacimi" kablikmi, nakolko na konektor c.1 na rele je privedeny kabel, ktory je nadpojeny na kabel veduci do poistkovej dosky (1C1...ak som to dobre precital). Prikladam par fotiek, mozno pomozu identifikovat zapojenie a zavadu:


"Predlzovacie" kable z dosky nevedu na ten isty pin rele, ktory by im prisluchal pri zapojeni rele do dosky.
Ak som sa nepomylil pri prekreslovani, tak to je zapojene takto:


Rele cvaka iba pri zapnutych stretavaich svetlach a zapnuti tlacidla hmoviek v stredovom panely.

[blackdragon]

Nikto nic?

[draken]

touhle hrůzou se to někdo pokoušel předělat z dálkových na mlhovky. ale defakto by to svítit mělo. zkoušel jsi jestli jde do relátka proud? a pokud jo kam až se dostane. Jestli není jen kostra od mlhovek v háji

[blackdragon]

touhle hrůzou se to někdo pokoušel předělat z dálkových na mlhovky. ale defakto by to svítit mělo. zkoušel jsi jestli jde do relátka proud? a pokud jo kam až se dostane. Jestli není jen kostra od mlhovek v háji

Ahoj Draken.
Ano, je to cista katastrofa....! Svietit by to malo, ale nesvieti. Je mozne, ze kostra je niekde odhnita, alebo ma zly kontakt. Svetla nie su ale ukostrene nikde v okoli svetiel. Kontrola kostry bude trochu zlozitejsia. Oba kable z hmloviek vedu v chranicke ku konektoru za svetlom. Odtial idu v dalsom zvazku asi pod palubnu dosku...
Mozem ale svetlo skusit nanovo ukostrit inde.
Co sa tyka rele...neskusal som ci ide prud na spinane kontakty, ale pri zapnutych stretavackach a zopnuti hmloviek rele cvakne - cize by malo spinat spinane kontakty. Pre istotu ho ale este premeram.

[vinorak]

a co takhle vyhodit ten nesmysl, dát relé tam kam patří a ten oranžovej přívod zrušit ? pak z toho budou zase přídavný dálky

[blackdragon]

a co takhle vyhodit ten nesmysl, dát relé tam kam patří a ten oranžovej přívod zrušit ? pak z toho budou zase přídavný dálky

Vino, rozmyslal som aj nad tymto riesenim....
Ale chcel by som aj predne hmlovky....

[vinorak]

tak v tom případě všechno znova častěji je tma, než mlha použil bych jenom přívod ke světlům a zbytek natáh komplet nový....

[draken]

ale defakto to je zapojený funkčně, jen zkus jestli jde do relátka silovej plus, jestli má relátko co spínat

[blackdragon]

ale defakto to je zapojený funkčně, jen zkus jestli jde do relátka silovej plus, jestli má relátko co spínat

Dik za radu. Skusim to.
Kazdopadne, kable i kostra k svetlam budu urcite OK.
Vyhodil som vsetky tie kable zapojene medzi rele a poistkovou doskou a zapojil rele rovno do poistkovej dosky a svetla svietili na prvy sup ako pridavne dialkove. Tak to zatial necham tak a skusim pozriet najprv to napajanie, ktore ma rele spinat.

[draken]

tady máš řešení problému:

já bych podle tebe vyházel ty kabely, dal relé do pojistkovky a místo tech svou šedivých kabelů bych do teho štekru napojil ten oranžový, co je tam vyvedenej bokem a bude to makat jako mlhovky

[Tokagero314]

Ahojte. Viem, že je to stará téma ale pre mňa asi najzrozumiteľnejšia.
Platí toto zapojenie aj u Diesla? Tie isté štekre, káble a pozícia relé? Ak som to správne pochopil, tak Tam kde sú dva sivé ide kábel od páčky na dialkové, ďalšia pozícia je kábel k prídavným svetlám, nič a tak kostra. A malo by to fungovať ako dialky...
Ďakujem za rady. do eletriky som trošku trkvas....
