Zapojení konektorů GTi MI16

Příspěvek od **skardik** » 27 kvě 2009 18:08

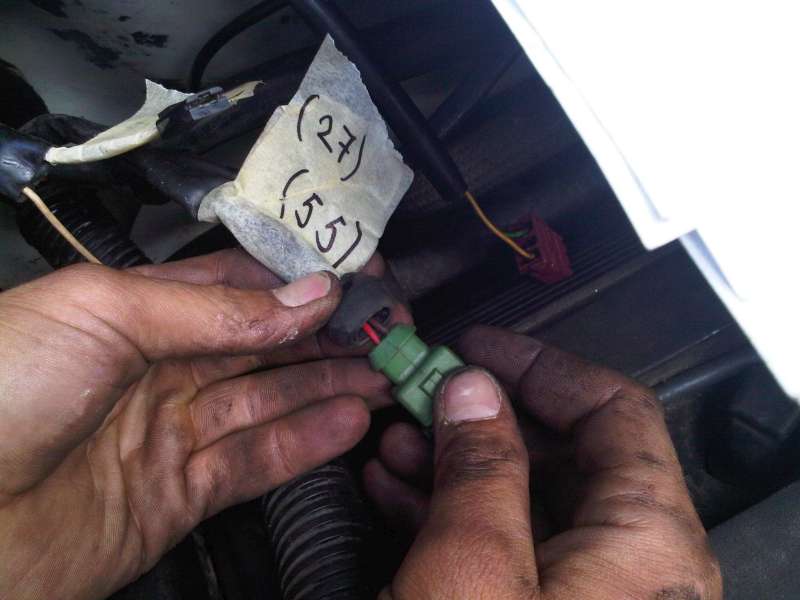

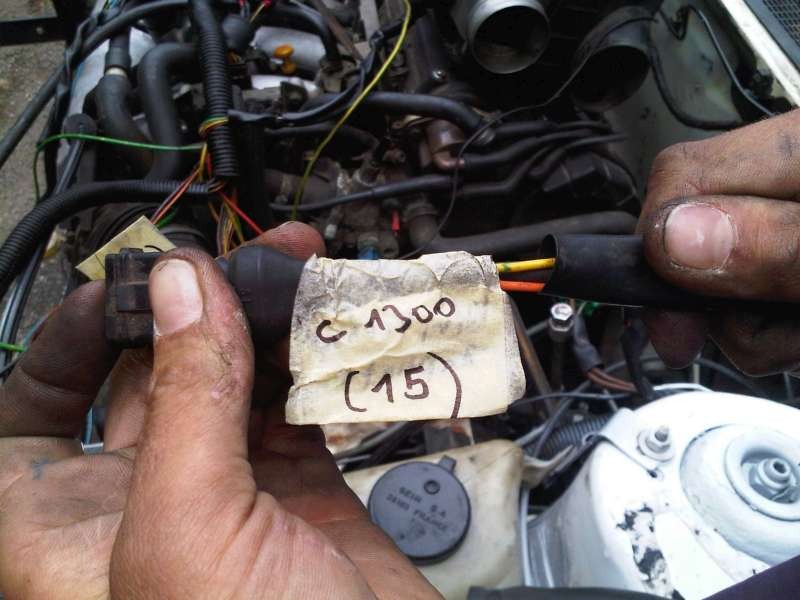

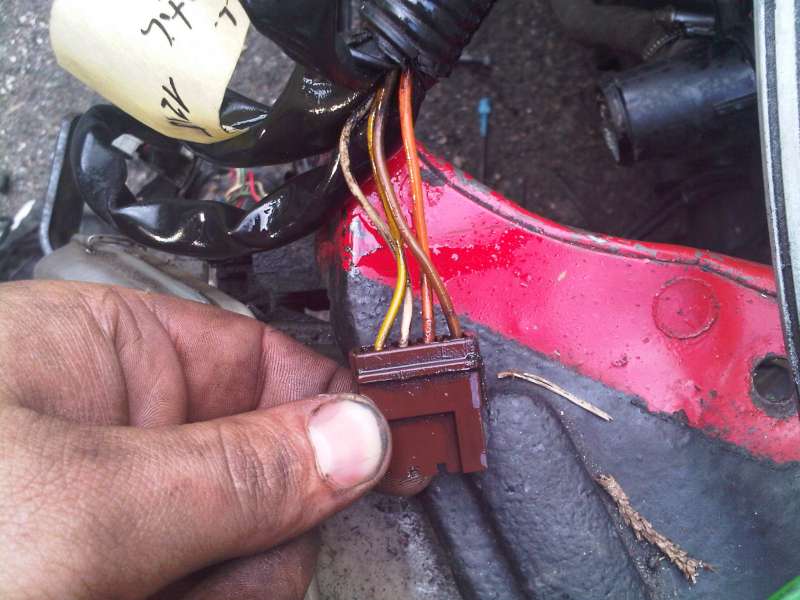

Zdravím. dávám na motor mi 16 kabelový svazek z Gti 88kw a nevím co s pár konektorama. Ocenil bych každou radu. Na popisku je vždy co by to asi mělo bejt, případně konektory na zásuvce pro ŘJ, kam dráty vedou. Díky za každou pomoc

Příspěvek od **vinorak** » 27 kvě 2009 19:29

no tak snad ti pomůžou tyhle schémata

aleco se týče těch dvojitých konektorů s pojiskou tak ty sou jenom u teplota vody pro řj, 2x lambda, šoupátko vzduchu, spínač na škrtící klapce, elektroventil u nádobky s aktivnim uhlím a diagnostika, jinde teda u mě na motoru nejsou

Příspěvek od **Hasis** » 27 kvě 2009 20:57

ty dva posledni jak pise vinorak tak jsou pro cidla a te zbytek. mel by k tomu vest dalsi mensi svazek ktery nato jen napojis a druhou stranu nacvakas na ty cidla atd. a ten snimac otackomeru prijde na halův(jezis to jmeno tak nesnasim

) snímač je z vrchu na prevodovce. kdyz ho vysroubujes, tak je to takovy valecek o prumeru tak 2cm a delky kolem 5cm.

Příspěvek od **skardik** » 27 kvě 2009 21:16

Poraďte ještě prosím jak vypadá nádobka s aktivním uhlím[stydící se smajlík]

Příspěvek od **Gordy** » 27 kvě 2009 21:19

ty dva konektory u palivového filtru jsou pro diagnostiku na ostatní bych se mohl podívat,kyž bude zejtra čas.Mám doma jak motor 88kW,tak Mi 16

Příspěvek od **skardik** » 27 kvě 2009 21:23

Ještě co patří na tyhle konektory na termostatu? Díky

Příspěvek od **Hasis** » 27 kvě 2009 21:27

teplota vody a stopka kdyz uz ma voda vic jak 100 stupnu. proste se rozsviti stopka

Příspěvek od **Hasis** » 27 kvě 2009 21:29

skardik píše:Poraďte ještě prosím jak vypadá nádobka s aktivním uhlím[stydící se smajlík]

mela by byt v motorovem prostoru, pobliz ridivoceho kola

Příspěvek od **Gordy** » 27 kvě 2009 21:29

Hasis píše:
skardik píše:Poraďte ještě prosím jak vypadá nádobka s aktivním uhlím[stydící se smajlík]
mela by byt v motorovem prostoru, pobliz ridivoceho kola

Já ji měl třeba v podběhu LP kola,ale ona stejně vždycky zrezavý a rozpadne se.

Příspěvek od **skardik** » 27 kvě 2009 21:32

No a bez ní to pojede, nebo ne?
Teplota je ten modrej konektor, že jo? A ty ostatní dva jsou teda na tu stopku?

Příspěvek od **Hasis** » 27 kvě 2009 21:35

ten konektor(asi dvou pinovy) nevim na co je. ale na ty ostatni ja aspon mam napojenou teplotu a stopku.(i tak ja mam karburatory a tim padem tu cast kde je termostat z jineho typu auta, takze to nemam na chlup stejne jak ty)

Příspěvek od **skardik** » 27 kvě 2009 21:39

Hasis píše:snímač je z vrchu na prevodovce. kdyz ho vysroubujes, tak je to takovy valecek o prumeru tak 2cm a delky kolem 5cm.

No taky jsem myslel, že je snímač otáček je to zakroužkovaný, ale ten konektor je třípinovej, zatímco ten snímač na převodovce jen dvoupinovej

Příspěvek od **skardik** » 27 kvě 2009 21:40

Hasis píše:ten konektor(asi dvou pinovy) nevim na co je. ale na ty ostatni ja aspon mam napojenou teplotu a stopku.(i tak ja mam karburatory a tim padem tu cast kde je termostat z jineho typu auta, takze to nemam na chlup stejne jak ty)

Jo tááák. To bude teplota vody na budíku

a ten modrej je teplota pro řídící jednotku

Příspěvek od **Bluedevil** » 27 kvě 2009 22:03

skardik píše:
Hasis píše:snímač je z vrchu na prevodovce. kdyz ho vysroubujes, tak je to takovy valecek o prumeru tak 2cm a delky kolem 5cm.
No taky jsem myslel, že je snímač otáček je to zakroužkovaný, ale ten konektor je třípinovej, zatímco ten snímač na převodovce jen dvoupinovej

To so máš zakroužkovaný je hlavně čidlo na světla na zpátečku...

Příspěvek od **Bluedevil** » 27 kvě 2009 22:07

Jinak nechápu proč nedáš kabeláž rovnou z Mi16???
